Brancher un condensateur sur un moteur électrique monophasé suppose de respecter un ordre précis de vérifications avant même de toucher aux bornes. La capacité en µF, la tension nominale, le type de condensateur (permanent ou de démarrage) et la protection différentielle en amont du circuit déterminent à la fois la sécurité de l’intervention et la longévité du moteur.
Condensateur permanent ou de démarrage : tableau des caractéristiques à vérifier
La confusion entre condensateur permanent et condensateur de démarrage reste la première source d’erreur lors d’un branchement. Les deux composants se ressemblent physiquement, mais leur rôle dans le circuit du moteur monophasé diffère.
| Critère | Condensateur permanent | Condensateur de démarrage |
|---|---|---|
| Fonction | Maintient le déphasage en fonctionnement continu | Fournit un couple élevé uniquement au démarrage |
| Durée de service | Reste actif tant que le moteur tourne | Se déconnecte après quelques secondes (via relais ou interrupteur centrifuge) |
| Technologie courante | Film polypropylène | Électrolytique aluminium |
| Polarité | Non polarisé | Non polarisé (AC) |
| Conséquence d’une valeur inadaptée | Surchauffe, perte de couple, vibrations | Moteur ne démarre pas ou démarrage laborieux |
Un moteur à double condensateur utilise les deux : le condensateur de démarrage est coupé du circuit par un dispositif automatique, tandis que le permanent reste connecté en parallèle sur l’enroulement auxiliaire. Remplacer l’un par l’autre grille le moteur ou le condensateur lui-même.
Mesure des enroulements au multimètre avant branchement
Les guides existants se concentrent sur le repérage visuel des fils (couleurs, marquages C/W/S). Cette approche pose un problème : les marquages ne sont pas standardisés d’un fabricant à l’autre, et les couleurs de fils varient selon l’origine du moteur.
La méthode fiable repose sur la mesure de résistance des enroulements. Un moteur monophasé à trois fils présente deux enroulements : principal et auxiliaire. Voici la procédure de mesure :
- Coupez l’alimentation et déchargez tout condensateur existant en court-circuitant ses bornes avec un tournevis isolé (attendre quelques secondes).
- Mesurez la résistance (ohms) entre chaque paire de fils. Trois combinaisons possibles sur trois fils : la paire avec la résistance la plus élevée correspond aux bornes phase/neutre du circuit complet. Les deux autres mesures identifient l’enroulement principal (résistance basse) et l’enroulement auxiliaire (résistance intermédiaire).
- Le condensateur se branche entre le fil commun aux deux enroulements et la sortie de l’enroulement auxiliaire. Le fil commun est celui qui apparaît dans les deux paires de résistance les plus faibles.
Cette identification par mesure fonctionne quel que soit le moteur monophasé, indépendamment du fabricant ou de l’âge de l’appareil.
Protection différentielle du circuit moteur : ce que la norme NF C 15-100 impose
La plupart des tutoriels expliquent le câblage entre condensateur et bornes du moteur, mais passent sous silence la protection en amont. La révision 2024 de la norme NF C 15-100 modifie pourtant les exigences pour les circuits alimentant des moteurs.
Différentiel type A minimum et répartition des circuits
La norme impose désormais au moins deux interrupteurs différentiels 30 mA par logement, dont un de type A. Les circuits dédiés aux moteurs (pompe, volet roulant, motorisation de portail) doivent être répartis sous ces différentiels pour éviter qu’une coupure unique ne bloque l’ensemble des motorisations.
Brancher un moteur équipé d’un condensateur directement sur un circuit prises existant, comme le suggèrent encore beaucoup de guides, ne respecte plus cette organisation. Un circuit dédié, protégé par un disjoncteur adapté au calibre du moteur, est la configuration conforme.
Moteurs à variateur : différentiel type F
Pour les moteurs monophasés pilotés par un variateur de vitesse (pompes de piscine, climatiseurs), un différentiel de type F est désormais requis. Le type AC classique ne détecte pas les courants de fuite à composante continue que génèrent ces variateurs. Installer un condensateur sur un tel moteur sans vérifier le type de différentiel en tête de circuit expose à un défaut de protection invisible.

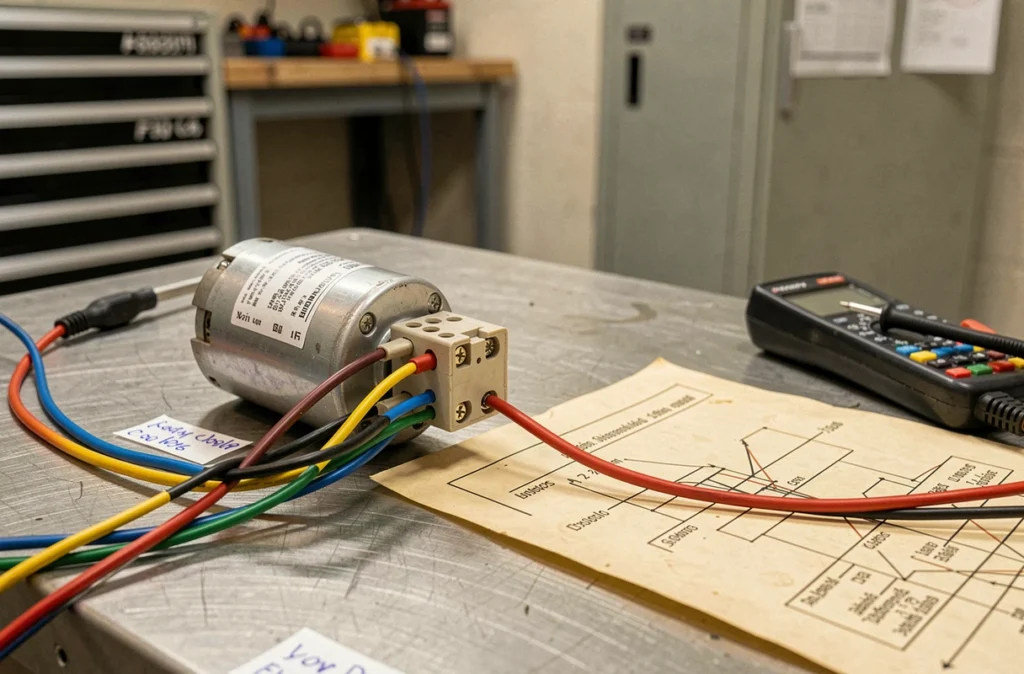

Raccordement du condensateur sur les bornes du moteur
Une fois les enroulements identifiés et la protection amont vérifiée, le raccordement physique du condensateur suit un schéma simple. Les condensateurs permanents pour moteurs AC sont non polarisés : il n’y a pas de borne positive ou négative à respecter.
Le condensateur se connecte entre la borne commune (C) et la borne de l’enroulement auxiliaire (souvent marquée S ou « start » sur certains moteurs). La phase arrive sur la borne de l’enroulement principal (W ou « work »), le neutre sur la borne commune.
Sens de rotation et inversion
Pour inverser le sens de rotation d’un moteur monophasé, il suffit d’intervertir les connexions du condensateur : au lieu de le brancher entre C et S, on le branche entre C et W, tout en déplaçant la phase sur S. L’inversion du sens de rotation revient à permuter le rôle des deux enroulements.
Fixation et isolation des connexions
Les cosses Faston (6,3 mm le plus souvent) assurent le contact sur les bornes du condensateur. Après raccordement :
- Serrez chaque cosse jusqu’à obtenir un contact ferme, sans jeu.
- Isolez les raccordements avec de la gaine thermorétractable ou du ruban isolant de qualité électrique.
- Fixez le condensateur au châssis du moteur avec un collier ou une bride, à l’écart de toute source de chaleur directe.
- Vérifiez que la capacité en µF du nouveau condensateur correspond à la valeur indiquée sur la plaque signalétique du moteur. La tension nominale du condensateur doit être égale ou supérieure à celle de l’ancien.
Vérification après mise sous tension du moteur
À la remise sous tension, trois signaux indiquent un branchement incorrect : un bourdonnement continu sans rotation, des vibrations anormales, ou une montée en température rapide du condensateur ou du corps du moteur. Dans ces cas, coupez immédiatement l’alimentation.
Un moteur correctement câblé avec le bon condensateur démarre sans hésitation et tourne de manière régulière, sans bruit parasite. Si le démarrage reste laborieux malgré un condensateur neuf de bonne capacité, le problème se situe probablement au niveau des enroulements eux-mêmes (court-circuit inter-spires, isolant dégradé).
Le branchement d’un condensateur sur un moteur électrique tient en trois étapes techniques : identifier les enroulements par mesure de résistance, raccorder le condensateur sur l’enroulement auxiliaire, et vérifier que la protection différentielle en amont du circuit est conforme aux exigences actuelles de la NF C 15-100. Négliger ce dernier point revient à sécuriser le moteur tout en laissant le circuit sans filet.
